产品详情

产品描述：

NX4P050-10 型射频二极管是将 PIN 芯片用高导热焊料焊接在金属框架上，键合后再整体塑封形成；为提高焊接可靠性，引脚进行了镀锡处理。此封装满足了低热阻、低插损、高可靠的使用需求，并便于回流焊和电装工艺操作。NX4P050-10 型型射频二极管非常适合高功率的串联或分流装置使用，包含 HF 到 UHF 频段的大功率射频开关电路，电台通信等。

产品特点:

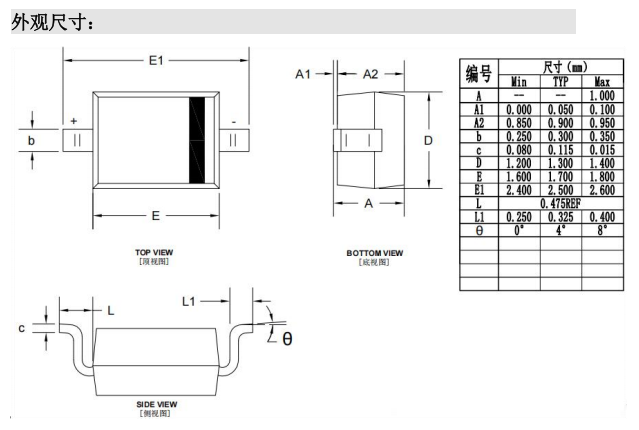

 SOD-523塑封，体积小重量轻

 无铅无卤素，符合RoHS

 气密性好，高可靠

 低串联电阻，低插入损耗

 可承受高连续波射频功率

性能参数：

参数	测试条件	单位	最小值	典型值	最大值
正向电压	+ 50 mA	V	—	0.85	0.95
反向漏电流	-500 V	uA	—	—	1
总电容	-50 V @ 1 MHz	pF	—	0.5	0.65
插入损耗	IF = 50 mA, ＜0.5 GHz IF = 50 mA, ＜1.0 GHz	dB	— —	0.1 0.1	0.2 0.2
隔离度	VR = 50 V, ＜0.5 GHz VR = 50 V, ＜1.0 GHz	dB	12 —	15 10	— —
少数载流子寿命	IF = +10 mA, IR = -6 mA	µs	—	3.0	—
串联电阻	IF = +10 mA, IR = -6 mA	Ω		0.4	0.60

注：1.不建议在极限条件下持续工作

绝对最大额定参数：

参数	绝对最大值
击穿电压	500V
正向电流	500mA
热阻最大值	10℃/W
最大结温	+175℃
储存温度	-55℃ to +175℃

注：1.超过这些限制中的任何一个或组合都可能对这个装置造成永久性损坏

2.不建议在这些区域附近进行持续性操作。
